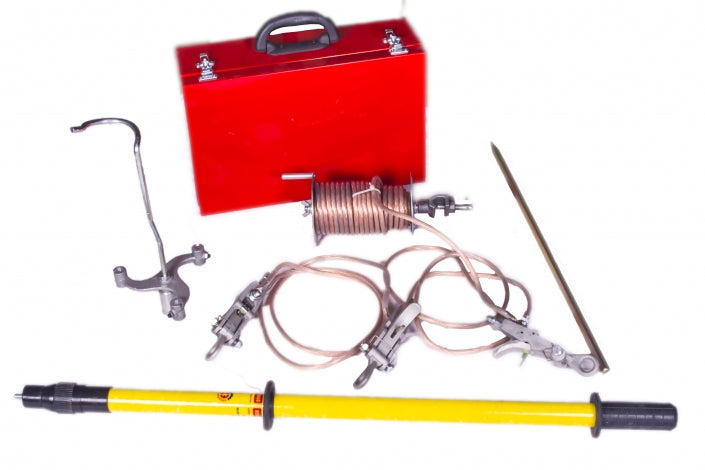

36kV Hat Topraklama Teçhizatı

Birtan Elektrik




Kullanma Kılavuzu:
Çalışma bölgesinin baş ve son tarafından olmak üzere önce topraklama kazığı boyunun yeteceği mesafede uygun bir zemine çakılır. Makaradaki kablo açılarak kablonun serbest ucu mengene ile topraklama kazığına sıkıca bağlanır. Manevra ıstankasına klips başlığı takılır, klipsler bu başlığa takılarak ıstanka yardımıyla klipslerin ağızları hattın altına gelecek şekilde tutularak, aşağıdan itilmek suretiyle klipslerin hatta takılması sağlanır. Hatta takılan klips kendiliğinden ıstanka başlığından çıkarak hat üzerinde kalır. 3 klips de bu şekilde takıldıktan sonra hat kısa devre edilmiş ve topraklanmış olur.
Teçhizatı hatta bağlamadan, teçhizat devresi üzerindeki bütün vidalı irtibatlar kontrol edilerek gevşemeler varsa sıkılmalıdır.
Hat topraklandıktan sonra, üzerinde çalışılır, çalışma bitince yine ıstanka başlığındaki saplamalar klipslerin deliğine takılarak klipsler aşağı doğru çekilir, klipsler hattan çıkar ve başlık üzerine takılır.
Teçhizat hattan ayrıldıktan sonra hat servise alınır.
Teçhizat hatta takılmadan önce, hattan çıkarıldıktan sonra topraklama kablosu ve kazığı sökülür. Bu suretle hatta bulunması muhtemel statik gerilimler tehlikesizce deşarj edilir.
Hatta çalışırken, yanlış manevralarla hatta gerilim verilmesine karşı enerjinin geliş yönünde bir topraklama teçhizatı yeterli ise de, iklim şartlarına göre atmosferik gerilim tehlikesine karşı uç taraftan da ikinci bir topraklama yapılarak can emniyeti sağlanmasında fayda vardır.
Teçhizatın iniş kablosu 16m boyunda olup yüksek gerilim hatlarına yetişecek miktardadır. Klipsler 3-20mm Q hatlara takılabilecek tarzdadır.
16mm2 kablosu 1 saniye müddtle 4000A'e dayanır. Istanka 3-75kV arasında kullanılır.
 Muhafaza:
Kablo ve ıstankanın direkt güneş ışınlarında açıkta bırakılmaması, pas ve neme karşı rutubetsiz yerlerde ambalajında korunması gerekir.
